Takazudo Modular: zudo-block-60 Open

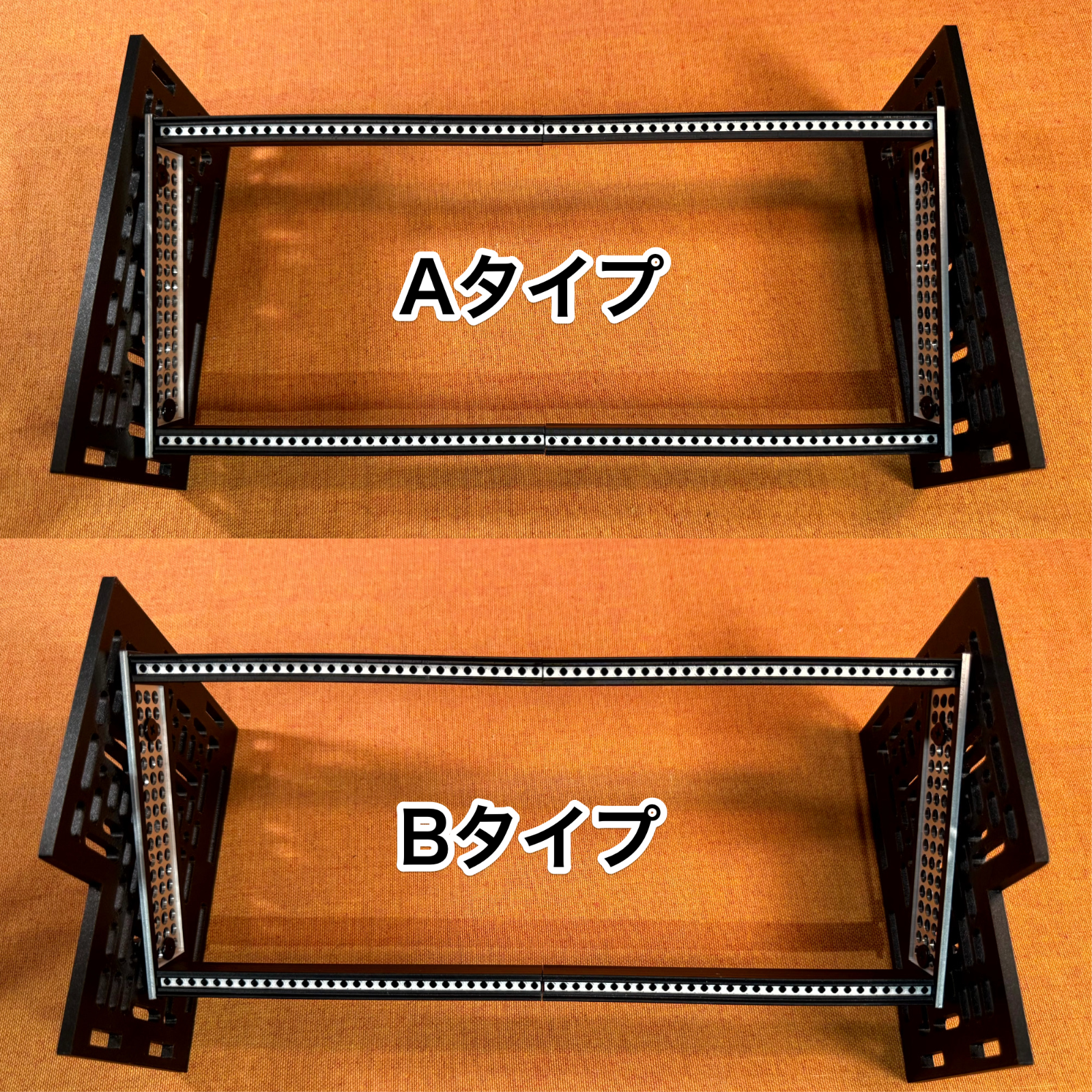

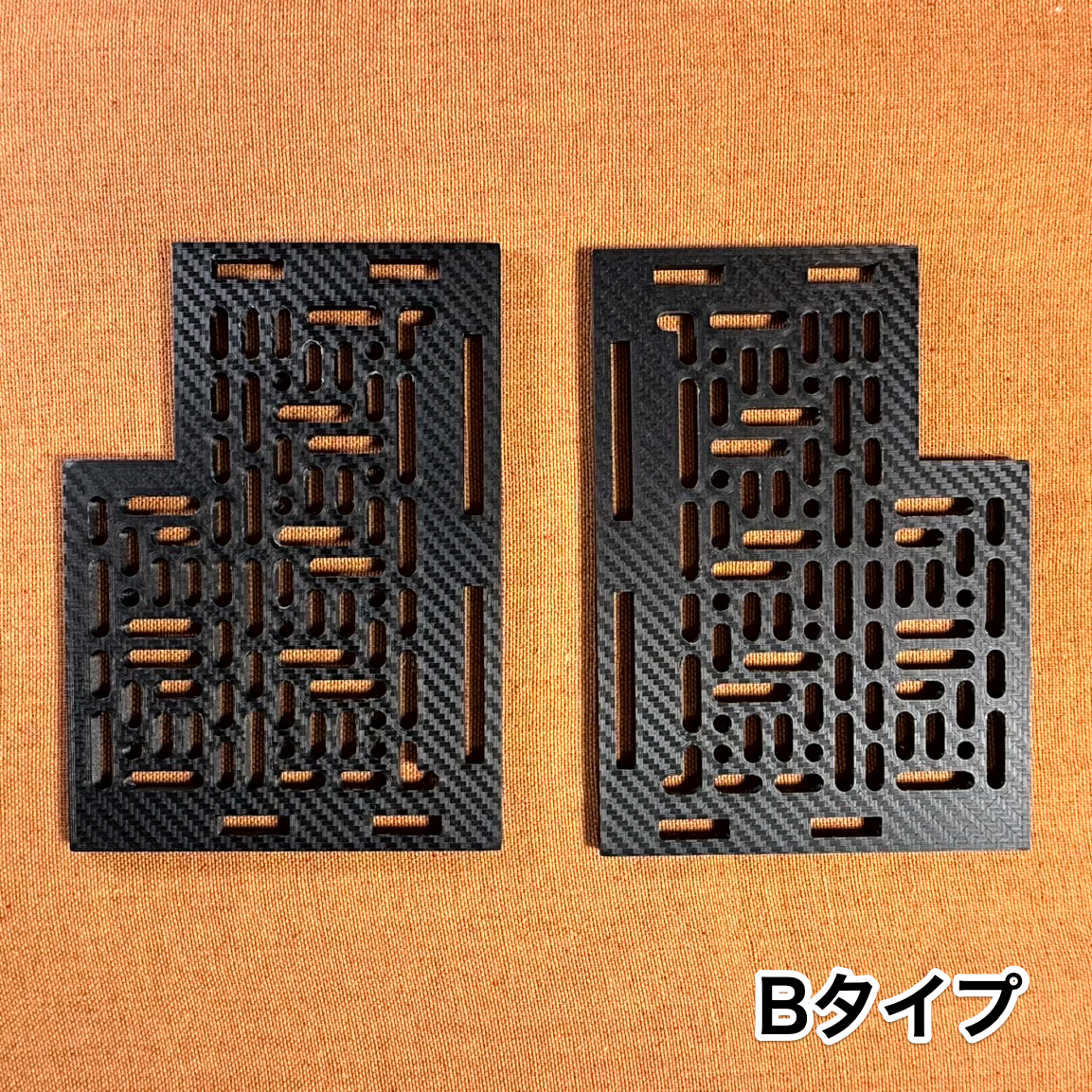

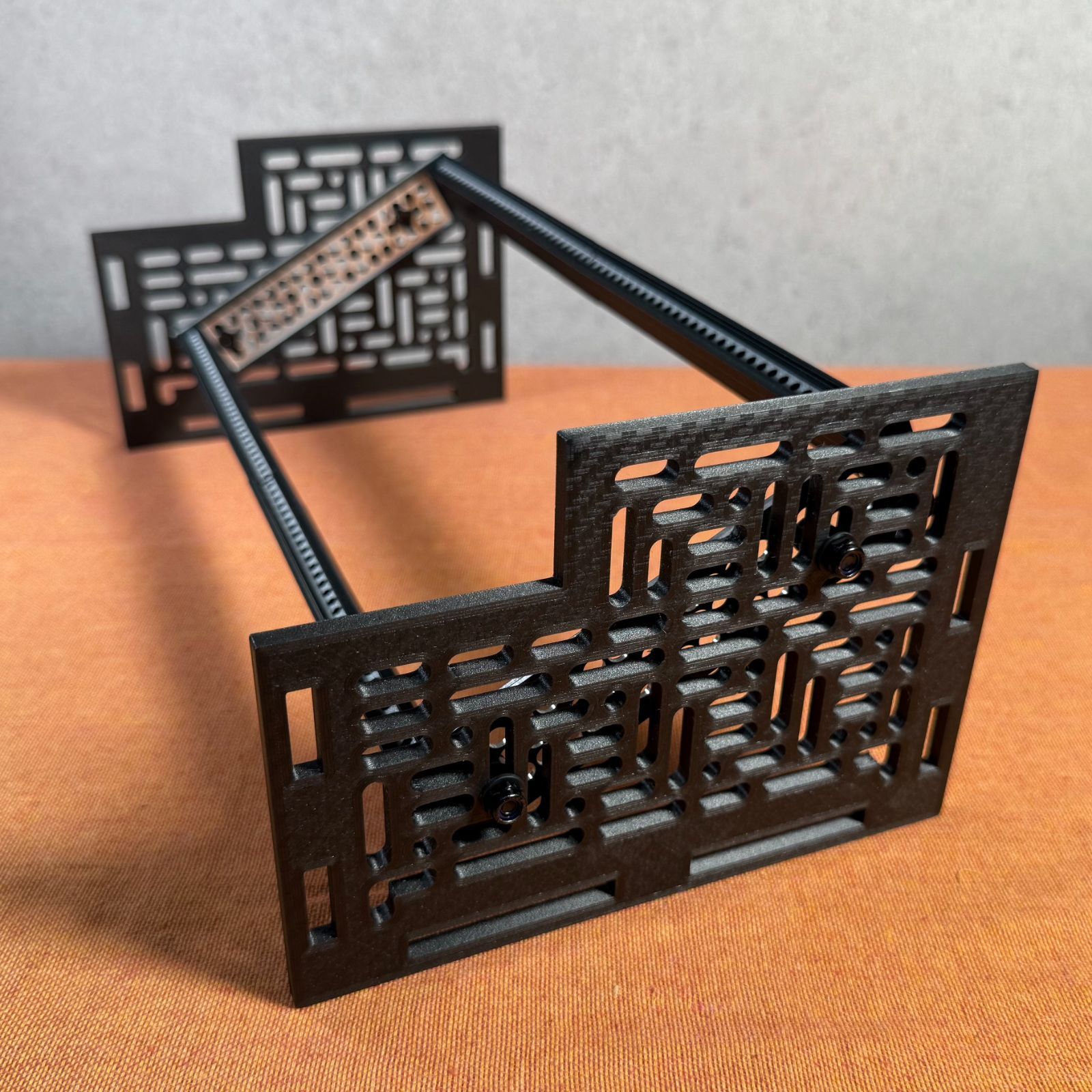

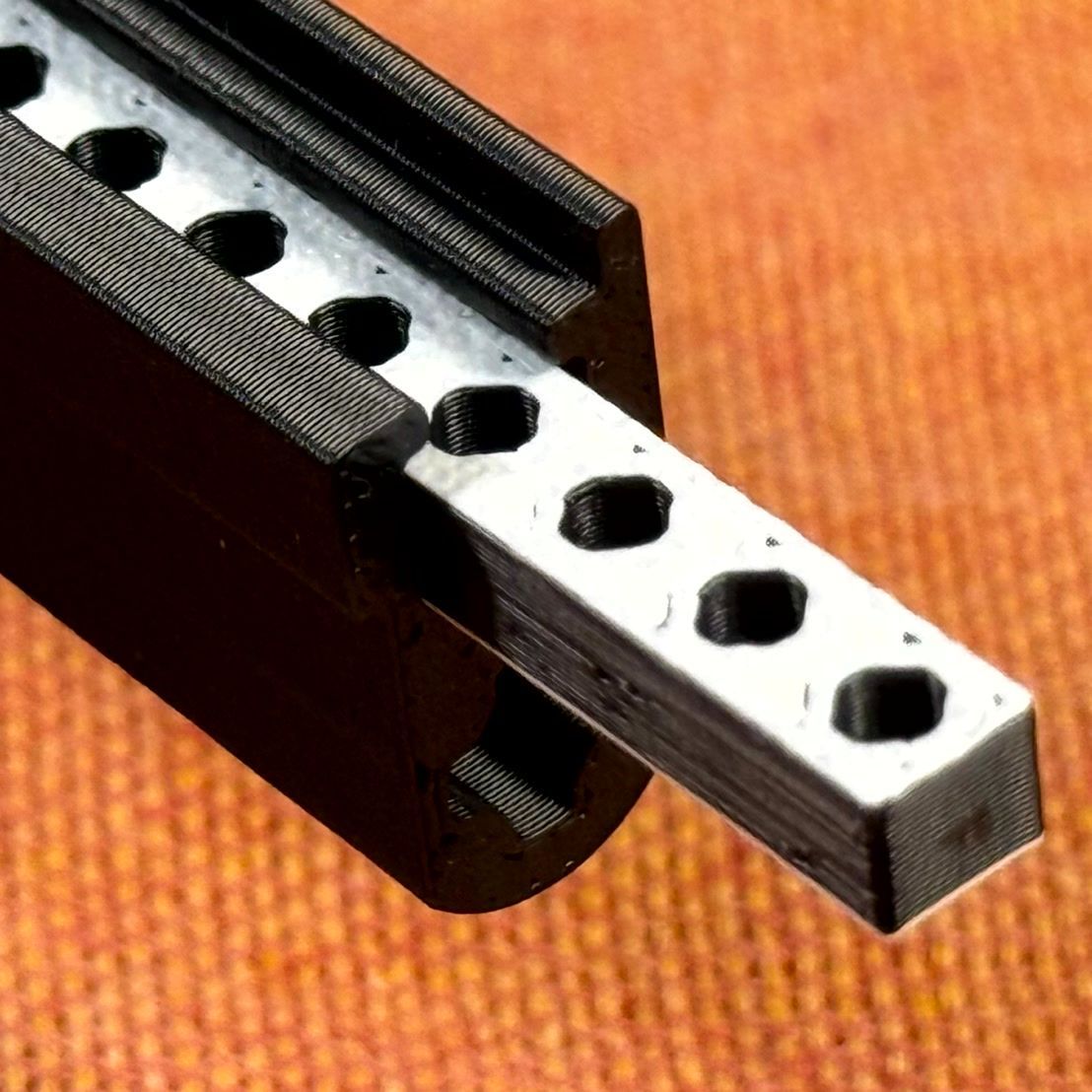

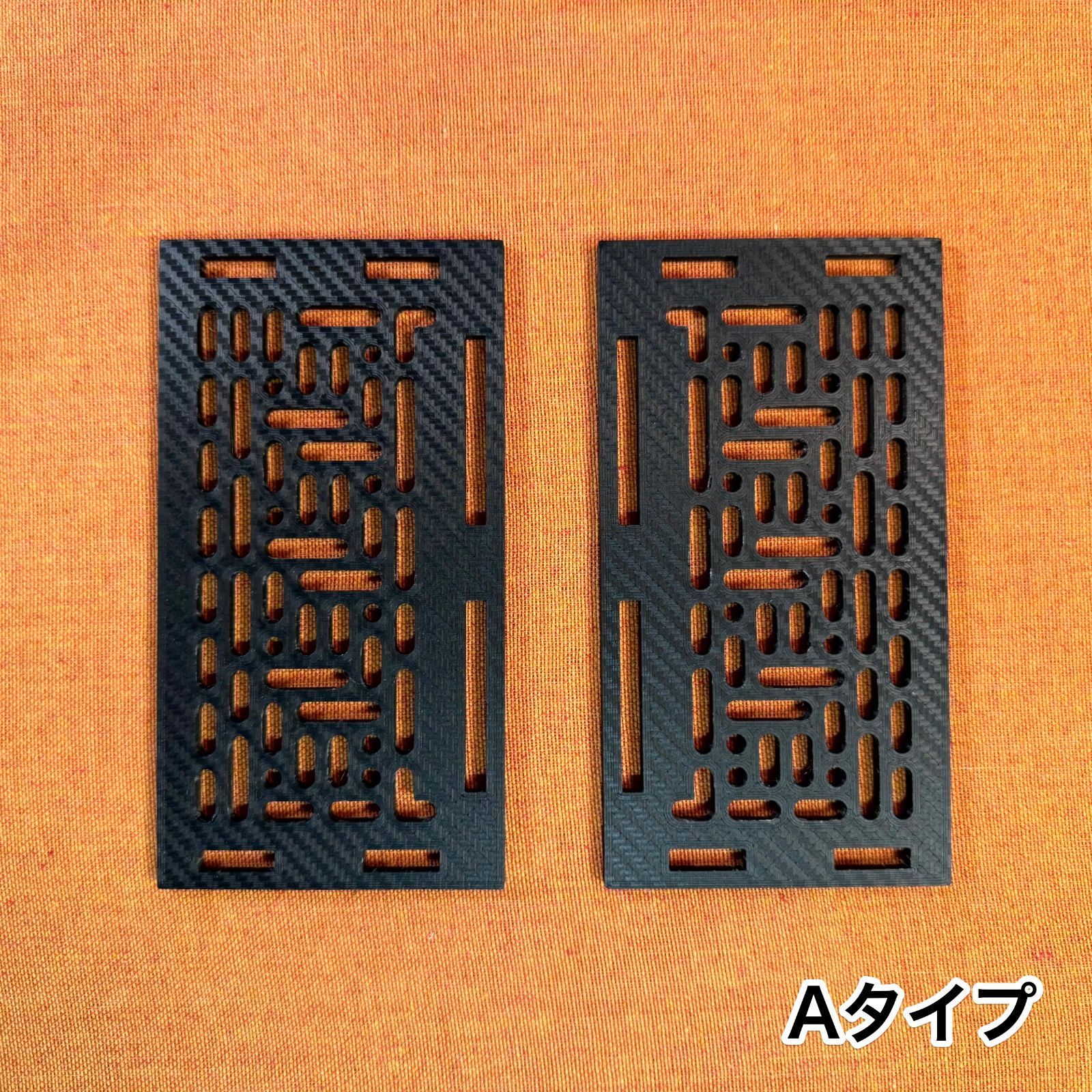

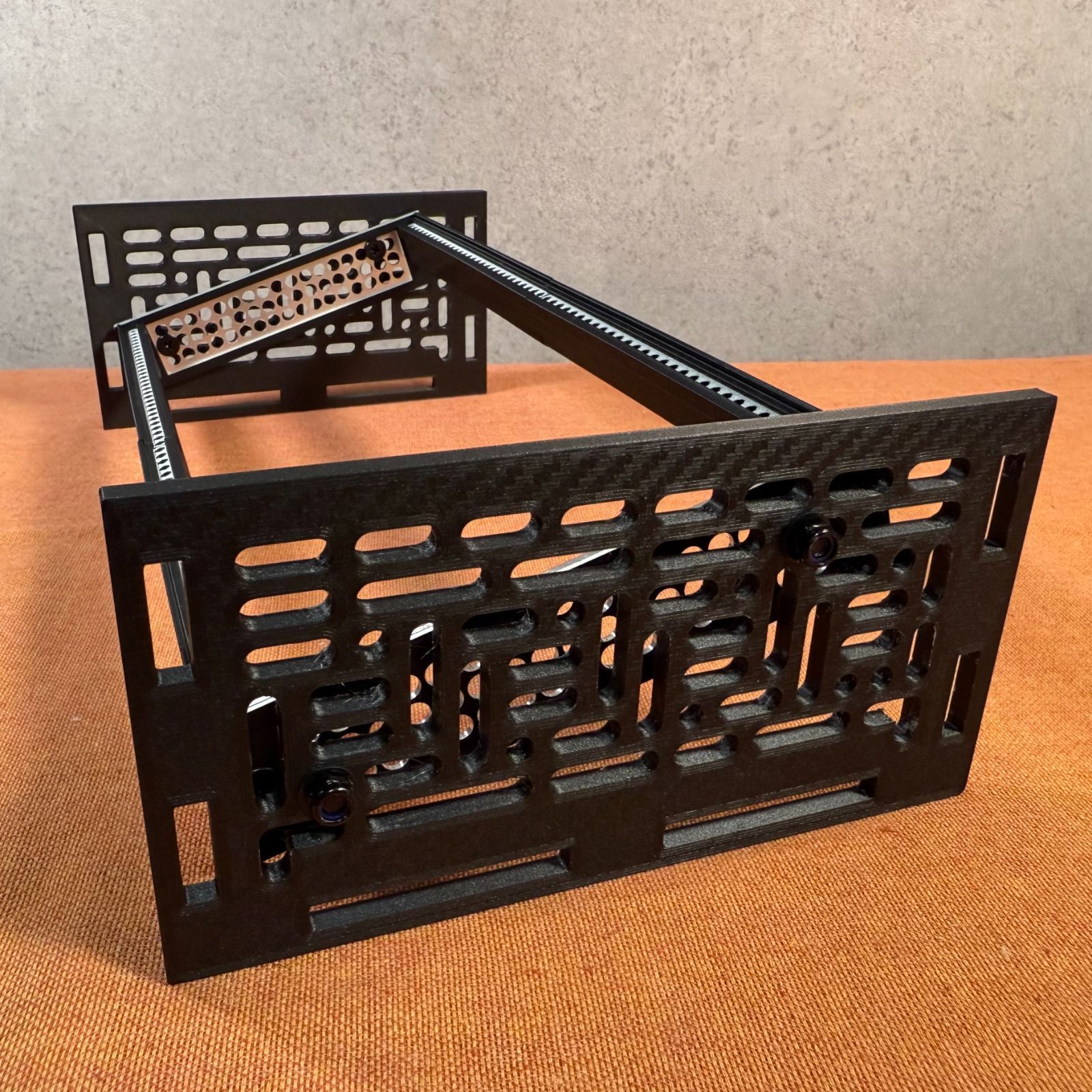

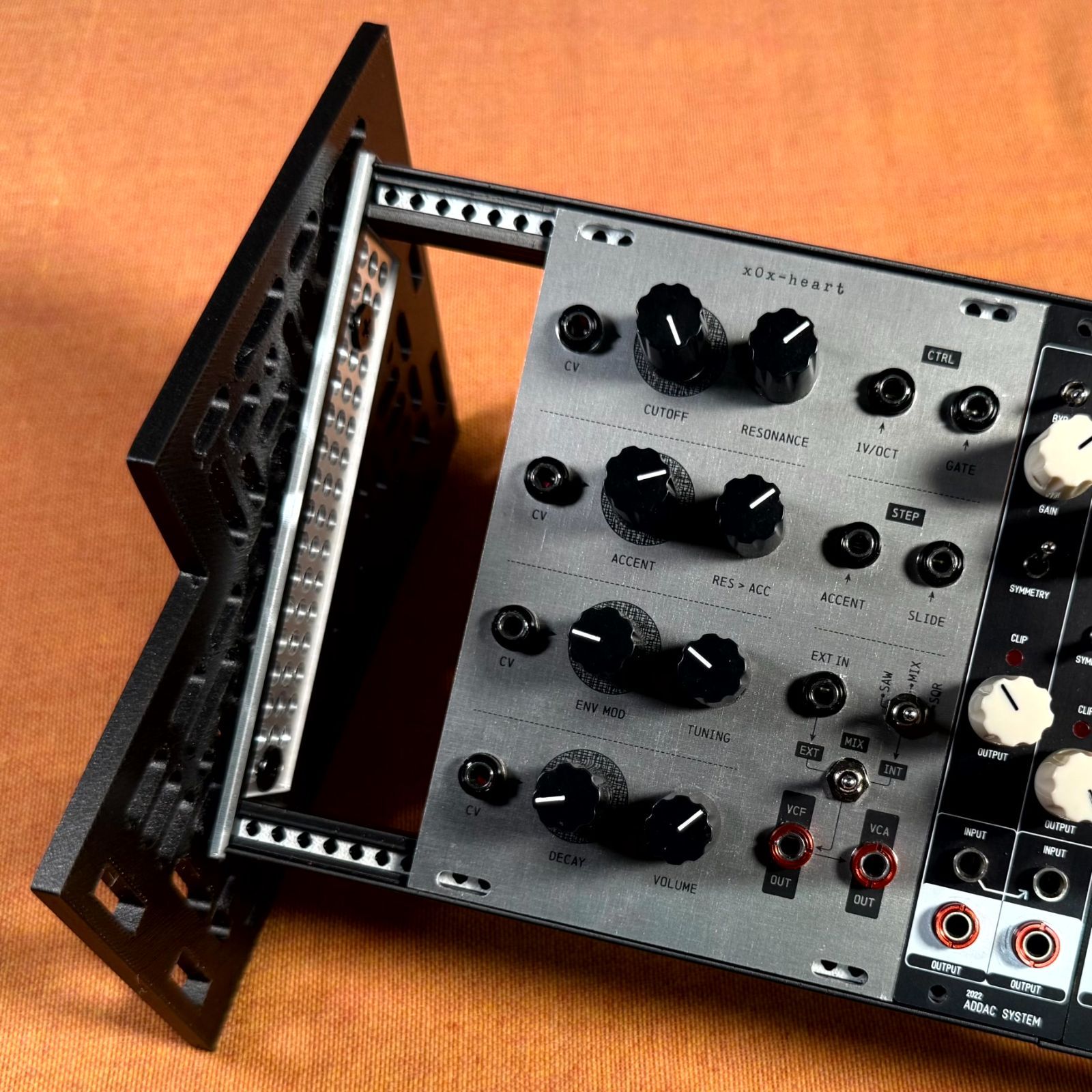

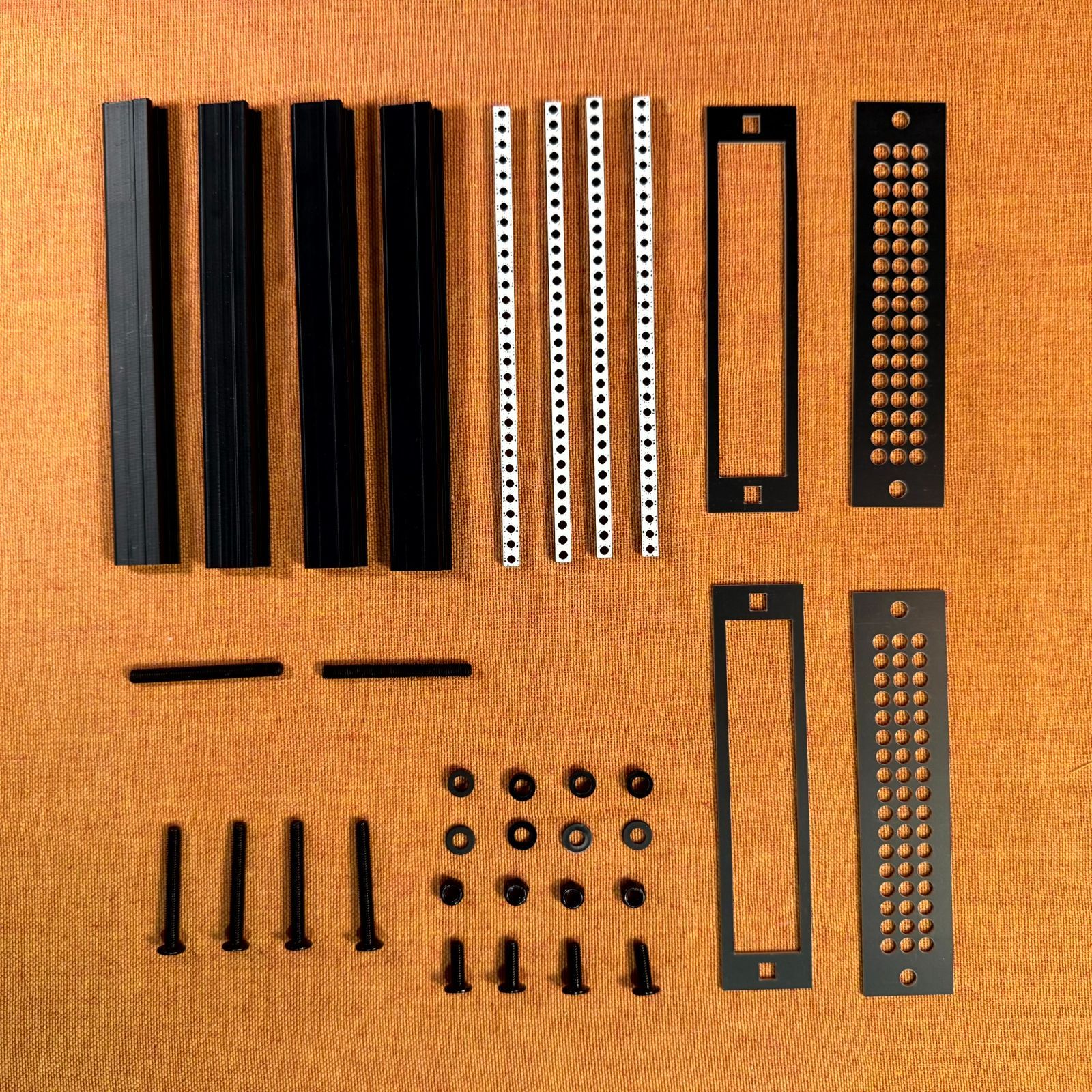

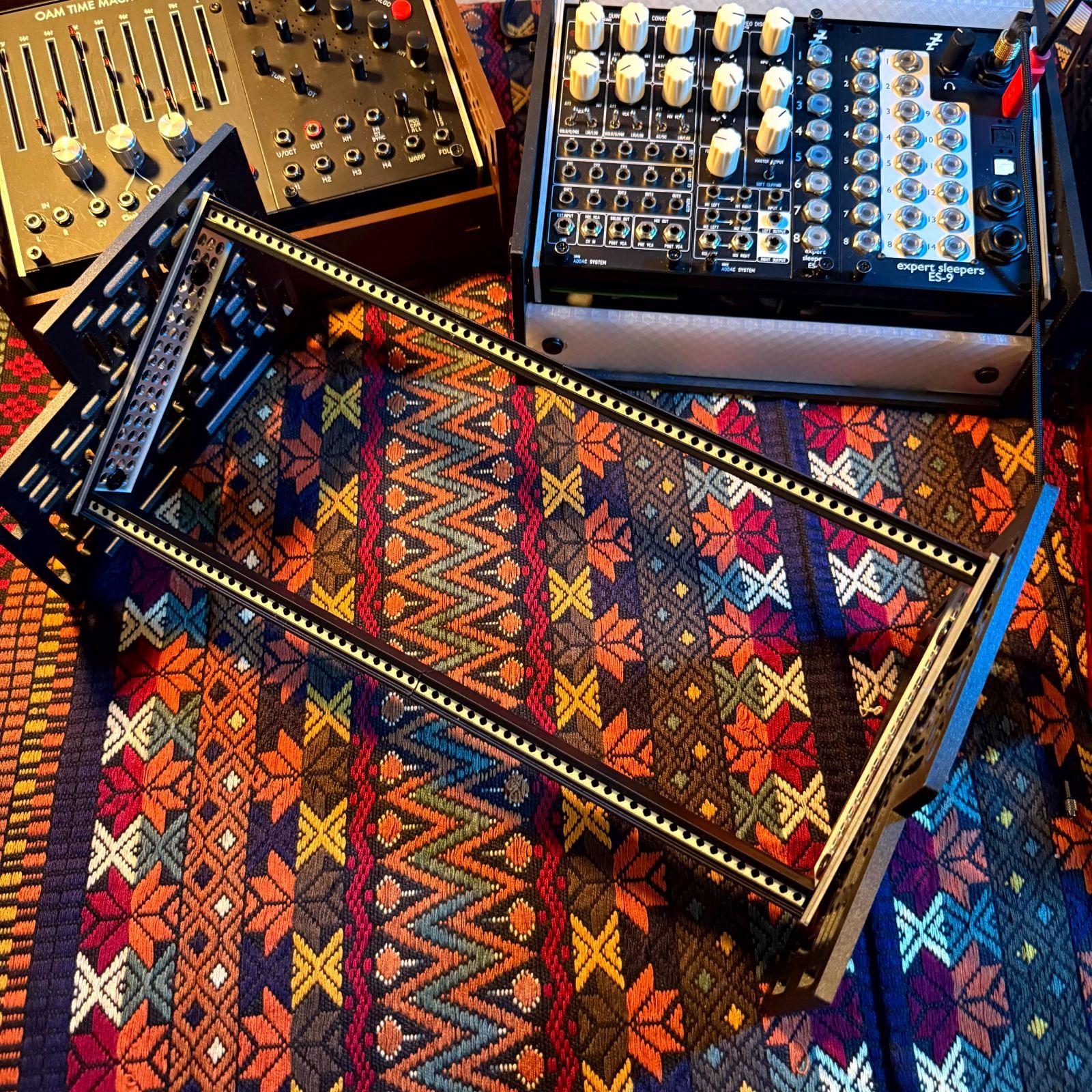

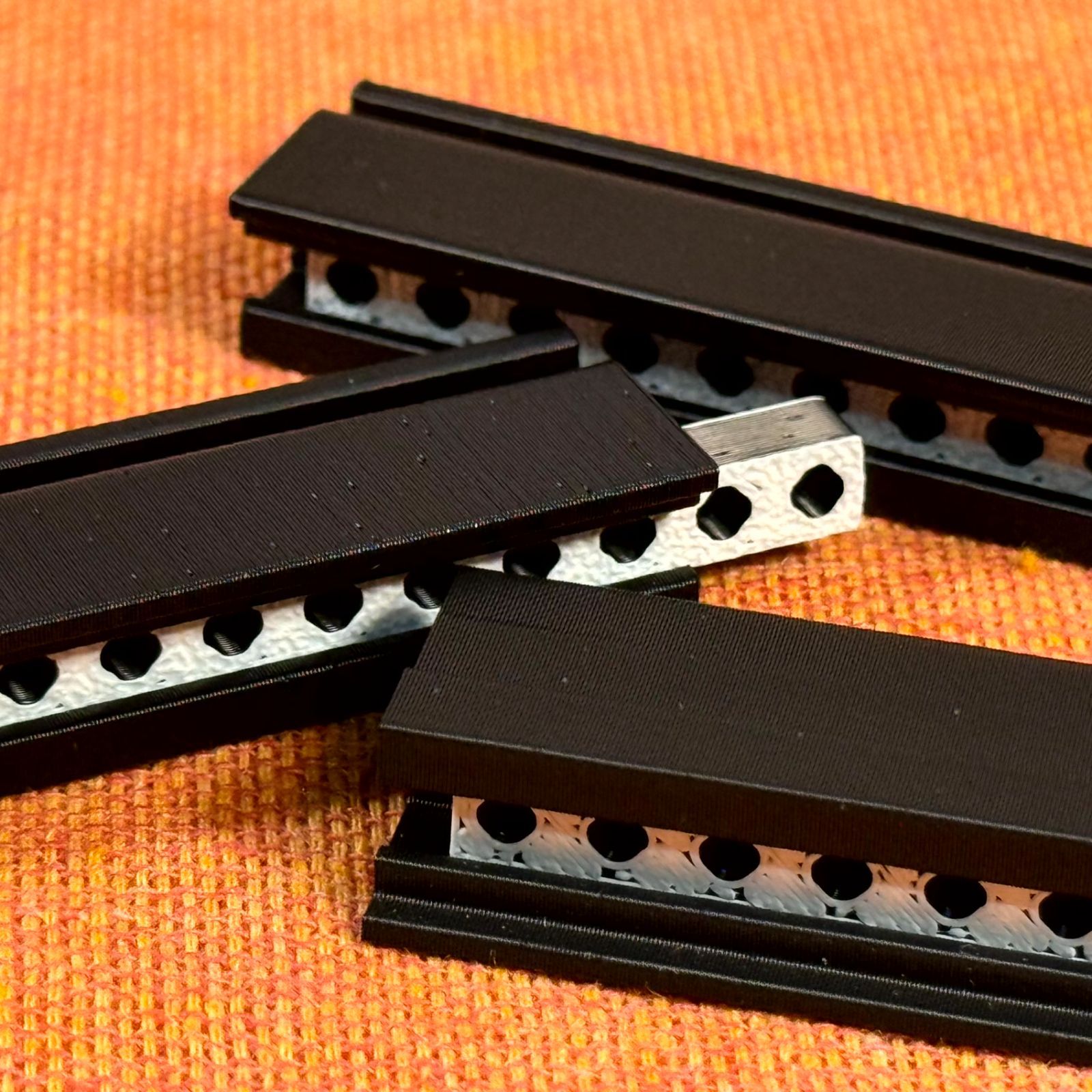

zudo-block-60 Openは、必要最低限の構成でモジュールのマウントが可能な60HPユーロラック用フレーム。3Dプリントで作られたレールを使用、電源は非搭載でエンクロージャー無しですが、リーズナブル。サイドパネルとアルミ板フレームをネジで簡単に組み立て可能。モジュラーシンセ入門や、DIYしたモジュールのテストにも便利に使用可能です。 サイドパネルは矩形のAタイプ、もう少し斜めにレールを傾けることの出来るBタイプの2種類からお選び頂けます。 ## zudo-block-60 Open について モジュラーシンセを始める時に難しいと思われるのが、どのようなケースを始めに選ぶかです。もしも最初からそれなりの規模のモジュールを揃えようと考えているのであれば、大きいケースを選ぶのが最良の選択かと思われますが、初めて何か気になったモジュールをちょっと使ってみようかと思われるとき、その様な選択ができる人は滅多にいないでしょう。 かと言って、モジュラーセンセの小型のケースであっても、割と値段がするものが多いです。そんなときに候補にしていただきたいのが、このzudo-block-60 Openです。 ## 内容物 - 側面パネル: 2枚 - レール固定アルミパネル: 1セット - ASAレール 30HP（152.5mm）: 4本 - ASAバーナット 30HP（152.5mm／M3穴）: 4本 - M5ネジ 14mm: 4本 - M5ネジ 40mm: 4本 - M5イモネジ 50mm: 2本 - M5ロックナット: 4個 - 1mm高ワッシャー: 4個 - 3mm高ワッシャー: 4個 ## レールについて このzudo-block-60 Openのレールはプラスチック製であり、長所と短所があります。長所としては価格が安価であること。そして短所としては、摩耗しやすいことと、ネジを締めるのにドライバーが必要なこと。そして摩耗を防ぎ、長くお使いいただくために、ネジを強く締めすぎないこと。これらの点にご留意いただいてご使用をお願い致します。 金属製レールのコストと扱いづらさに悩んだ末に生まれたのが、このzudo-block-60 Open。3Dプリンタを活用し、低価格で実用性の高いプラスチック製レールを実現しました。バーナットは高さを持たせ、ネジ穴はM3ネジよりもわずかに小さく成形することで、しっかりネジが固定できる工夫を施しています。 素材には、硬すぎず柔らかすぎないASA樹脂を採用。ネジの保持力と加工のしやすさを両立しました。視認性を考慮し、バーナットの上下面のみ白くするなど、細部まで配慮した設計です。しかしながらあくまでプラスチックではあるので、あまりに長くするとボヨンボヨンと揺れてしまいます。そのため検証し、幅は60HPと、短すぎず長すぎない大きさに。はじめてモジュラーシンセを動かすには十分なサイズです。 --- 組み立て手順については以下Webページに動画付きでまとめてあります。こちらを参考にしながら組み立て手頂くよう、お願い致します。 https://takazudomodular.com/notes/2025-04-17-zb60-open-intro/ --- #モジュラーシンセ #ユーロラック #ケース
